Cách tính kích thước hình chiếu 3D Mapping

Cách tính kích thước hình chiếu 3D Mapping

Trong các dự án 3D Mapping (Projection Mapping), việc tính toán kích thước hình chiếu là bước quan trọng quyết định chất lượng trình chiếu. Nếu tính sai, hình ảnh có thể bị thiếu diện tích, méo hình, giảm độ sáng hoặc phải sử dụng nhiều máy chiếu hơn dự kiến.

Bài viết dưới đây sẽ hướng dẫn bạn cách xác định kích thước hình chiếu, lựa chọn máy chiếu phù hợp và những yếu tố cần lưu ý khi triển khai một dự án Projection Mapping.

Vì sao cần tính đúng kích thước hình chiếu?

Việc xác định đúng kích thước hình chiếu giúp:

• Lựa chọn đúng dòng máy chiếu.
• Xác định số lượng máy chiếu cần sử dụng.
• Tính toán độ sáng (ANSI Lumens) phù hợp.
• Đảm bảo hình ảnh phủ kín bề mặt trình chiếu.
• Hạn chế méo hình và sai lệch khi căn chỉnh.

Đặc biệt với các công trình như mặt tiền tòa nhà, sân khấu hay triển lãm, việc tính toán chính xác sẽ giúp tiết kiệm đáng kể chi phí đầu tư.

Các thông số cần biết

Để tính kích thước hình chiếu, bạn cần có các thông số sau:

• Chiều rộng và chiều cao của bề mặt trình chiếu.
• Khoảng cách từ máy chiếu đến bề mặt.
• Throw Ratio (tỷ lệ chiếu) của máy chiếu.
• Độ phân giải của máy chiếu.
• Góc đặt máy chiếu.
• Loại ống kính (Lens).

Throw Ratio là gì?

Throw Ratio là tỷ lệ giữa khoảng cách đặt máy chiếu và chiều rộng hình ảnh.

Công thức:

Throw Ratio = Khoảng cách đặt máy / Chiều rộng hình chiếu

Từ đó có thể suy ra:

Chiều rộng hình chiếu = Khoảng cách đặt máy / Throw Ratio

Ví dụ:

• Khoảng cách đặt máy: 20 m
• Throw Ratio: 1.6

Chiều rộng hình chiếu:

20 ÷ 1.6 = 12,5 m

Nếu trình chiếu theo tỷ lệ 16:9 thì chiều cao sẽ là:

12,5 × 9 ÷ 16 ≈ 7 m

Như vậy, một máy chiếu có thể phủ hình khoảng 12,5 × 7 m trong điều kiện lý tưởng.

Cách tính theo tỷ lệ màn hình

Sau khi xác định chiều rộng, chiều cao được tính theo tỷ lệ khung hình.

Tỷ lệ 16:9

Chiều cao = Chiều rộng × 9 ÷ 16

Ví dụ:

• Chiều rộng: 16 m

Chiều cao:

16 × 9 ÷ 16 = 9 m

Tỷ lệ 16:10

Chiều cao = Chiều rộng × 10 ÷ 16

Ví dụ:

• Chiều rộng: 16 m

Chiều cao:

16 × 10 ÷ 16 = 10 m

Tỷ lệ 4:3

Chiều cao = Chiều rộng × 3 ÷ 4

Ví dụ:

• Chiều rộng: 12 m

Chiều cao:

12 × 3 ÷ 4 = 9 m

Ví dụ thực tế

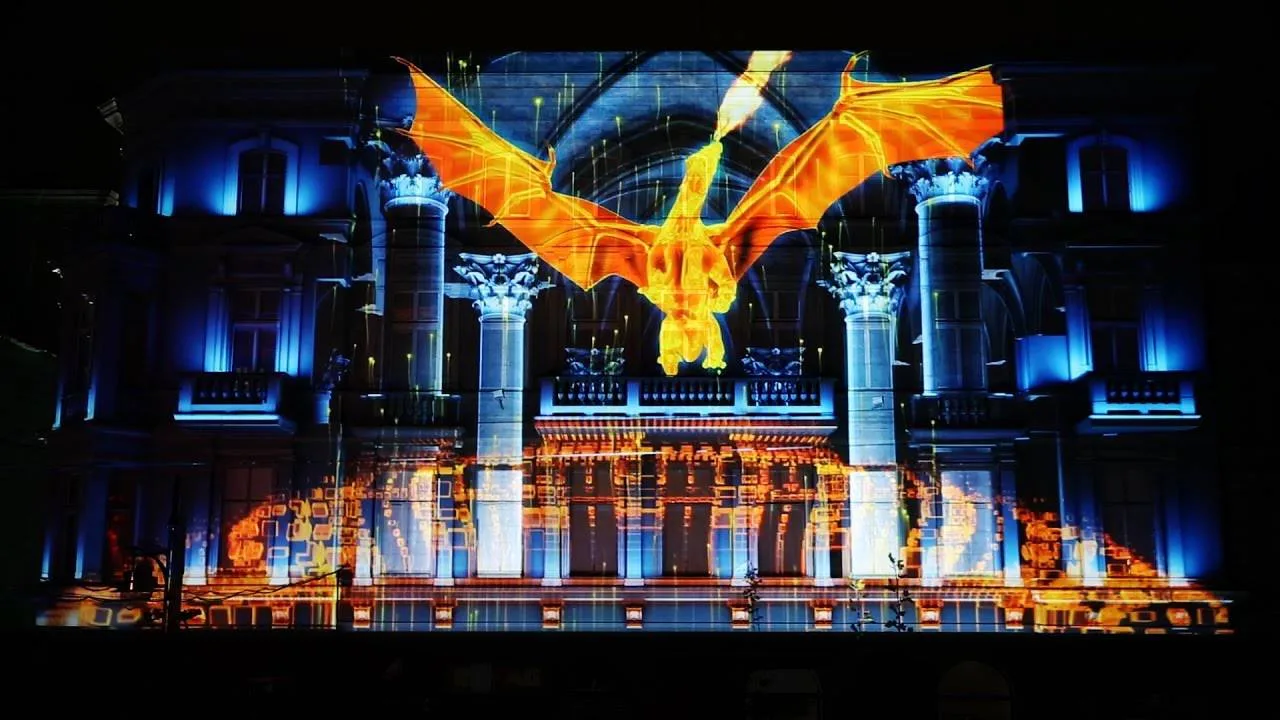

Một khách hàng muốn trình chiếu Mapping lên mặt tiền tòa nhà có kích thước:

• Rộng: 24 m
• Cao: 18 m

Máy chiếu dự kiến:

• Throw Ratio: 2.0
• Khoảng cách đặt máy: 48 m

Chiều rộng hình chiếu:

48 ÷ 2.0 = 24 m

Nếu máy chiếu có tỷ lệ 4:3:

Chiều cao:

24 × 3 ÷ 4 = 18 m

Kết quả: chỉ cần một máy chiếu (nếu độ sáng và độ phân giải đáp ứng yêu cầu). Tuy nhiên, trên thực tế các dự án lớn thường sử dụng nhiều máy chiếu để tăng độ sáng, nâng cao độ phân giải và dự phòng kỹ thuật.

Khi nào cần nhiều máy chiếu?

Một máy chiếu có thể không đủ trong các trường hợp:

• Mặt tiền quá rộng.
• Công trình có nhiều chi tiết kiến trúc.
• Yêu cầu độ sáng rất cao.
• Trình chiếu ngoài trời.
• Khoảng cách lắp đặt bị hạn chế.

Khi đó, kỹ thuật viên sẽ sử dụng Edge Blending để ghép nhiều hình ảnh thành một khung hình lớn và Warping để căn chỉnh hình ảnh theo đúng hình dạng của công trình.

Những yếu tố ảnh hưởng đến kích thước hình chiếu

Ngoài Throw Ratio, kích thước hình chiếu còn phụ thuộc vào:

• Loại ống kính (Lens) sử dụng.
• Zoom quang học.
• Lens Shift.
• Góc đặt máy chiếu.
• Độ phẳng của bề mặt.
• Điều kiện ánh sáng môi trường.

Do đó, việc khảo sát thực tế luôn là bước quan trọng trước khi triển khai.

Độ sáng bao nhiêu là đủ?

Đối với Projection Mapping, độ sáng nên được lựa chọn theo quy mô công trình:

Đây là mức tham khảo. Trên thực tế còn phụ thuộc vào khoảng cách chiếu, màu sắc bề mặt và mức ánh sáng xung quanh.

Kết luận

Việc tính đúng kích thước hình chiếu là nền tảng để triển khai một dự án 3D Mapping hiệu quả. Chỉ cần nắm rõ Throw Ratio, khoảng cách đặt máy và tỷ lệ khung hình, bạn có thể ước lượng nhanh diện tích phủ của máy chiếu. Tuy nhiên, với các dự án chuyên nghiệp như trình chiếu lên tòa nhà, sân khấu hoặc công trình kiến trúc phức tạp, nên kết hợp khảo sát thực tế, lựa chọn ống kính phù hợp và sử dụng phần mềm mô phỏng để đảm bảo hình ảnh đạt chất lượng tối ưu.
